Flexible Rubber Expansion Joint Featuring Forged Galvanized Flanges and Single Sphere Construction for Pump Valve Systems

Name: Flexible Rubber Expansion Joint Featuring Forged Galvanized Flanges and Single Sphere Construction for Pump Valve Systems
Brand: Henan Zhicheng Valve Fittings Manufacturing Co., Ltd.
SKU: کواله
Price: 5 USD
Availability: InStock

جزئیات محصول

محل منبع: ژنگ ژو

نام تجاری: ZhiCheng

گواهی: CE、ISO

شماره مدل: کواله

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 1

قیمت: 5

جزئیات بسته بندی: بسته بندی حباب دار، جعبه های مقوایی، جعبه های چوبی

زمان تحویل: 7 روز

شرایط پرداخت: قبل از ارسال به طور کامل پرداخت شده است

قابلیت ارائه: 8000 قطعه/ماه

بهترین قیمت رو بدست بیار

حالا تماس بگیرید

مشخصات

توضیحات

مشخصات

برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                              flexible rubber expansion joint with galvanized flanges,single sphere rubber expansion joint,rubber expansion joint for pump valve systems, single sphere rubber expansion joint, rubber expansion joint for pump valve systems


استاندارد فلنج:	DIN، JIS، ANSI، و غیره	اندازه اسمی:	DN25 - DN3000
تعمیر و نگهداری:	کم	پشتیبانی سفارشی:	ODM، OEM
کد سر:	برابر	تایپ کنید:	مفصل انبساط
مواد:	لاستیک، EPDN، NBR، و غیره.	استاندارد فلنج:	DIN، ANSI، JIS و غیره

استاندارد فلنج:	DIN، JIS، ANSI، و غیره
اندازه اسمی:	DN25 - DN3000
تعمیر و نگهداری:	کم
پشتیبانی سفارشی:	ODM، OEM
کد سر:	برابر
تایپ کنید:	مفصل انبساط
مواد:	لاستیک، EPDN، NBR، و غیره.
استاندارد فلنج:	DIN، ANSI، JIS و غیره

توضیحات

Flexible Rubber Expansion Joint Featuring Forged Galvanized Flanges and Single Sphere Construction for Pump Valve Systems

composed of forged galvanized flanges Single Sphere Rubber Expansion Joint

Flexible rubber joint designed for pump and valve matching applications

Henan Province Zhicheng Valve & Fittings Manufacturing Co.

Our mission: Focus on product details, continuous innovation, and meeting user needs

Our values: Integrity and standardization, cooperation and win-win partnerships

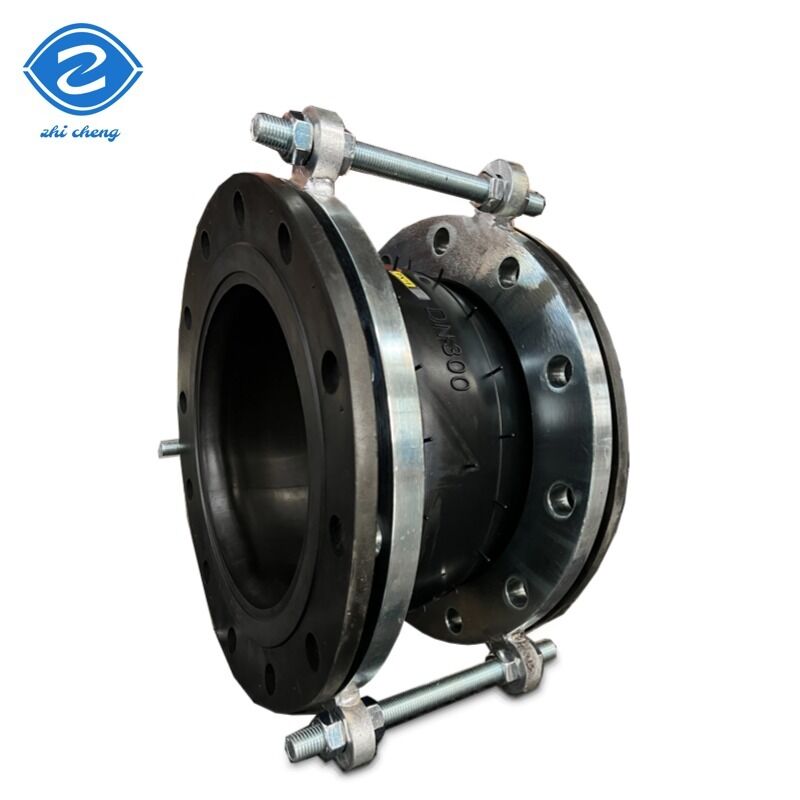

Product Images

Flexible Rubber Expansion Joint Featuring Forged Galvanized Flanges and Single Sphere Construction for Pump Valve Systems 0

Flexible Rubber Expansion Joint Featuring Forged Galvanized Flanges and Single Sphere Construction for Pump Valve Systems 1

Product Specifications

Material Composition

No.	Component	Material
1	Outer/Inner Rubber	NR, NBR, EPDM, SBR, BR etc.
2	Frame	Nylon Card Fabric
3	Pressurized Ring	Steel Wire Strand
4	Flange	Q235 Carbon Steel, 304 Stainless Steel etc.

Technical Conditions

Parameter	Type 1	Type 2	Type 3
Working Pressure (Kg f/cm²)	1.0(10)	1.6(16)	2.5(25)
Explosion Pressure (Kg f/cm²)	2.0(20)	3.0(30)	4.5(45)
Vacuum Value (mmHg)	2.0(20)	86.7(650)	100(750)
Applicable Temperature	-15℃ ~ +80℃ (-30℃~+150℃ special)
Applicable Media	Air, compressed air, water, sea water, hot water, oil, acid and alkali etc.

Main Connecting Dimensions

Nominal Diameter	Length	Axial Displacement	Horizontal Displacement	Deflexion Angle
32 mm (1¼")	95 mm	Extension: 6mm, Compression: 9mm	9 mm	15°
40 mm (1½")	95 mm	Extension: 6mm, Compression: 10mm	9 mm	15°
50 mm (2")	105 mm	Extension: 7mm, Compression: 10mm	10 mm	15°
65 mm (2½")	115 mm	Extension: 7mm, Compression: 13mm	11 mm	15°
80 mm (3")	135 mm	Extension: 8mm, Compression: 15mm	12 mm	15°
100 mm (4")	150 mm	Extension: 10mm, Compression: 19mm	13 mm	15°
125 mm (5")	165 mm	Extension: 12mm, Compression: 19mm	13 mm	15°
150 mm (6")	180 mm	Extension: 12mm, Compression: 20mm	14 mm	15°
200 mm (8")	210 mm	Extension: 16mm, Compression: 25mm	22 mm	15°
250 mm (10")	230 mm	Extension: 16mm, Compression: 25mm	22 mm	15°
300 mm (12")	245 mm	Extension: 16mm, Compression: 25mm	22 mm	15°
350 mm (14")	255 mm	Extension: 16mm, Compression: 25mm	22 mm	15°
400 mm (16")	255 mm	Extension: 16mm, Compression: 25mm	22 mm	15°
450 mm (18")	255 mm	Extension: 16mm, Compression: 25mm	22 mm	15°
500 mm (20")	255 mm	Extension: 16mm, Compression: 25mm	22 mm	15°
600 mm (24")	260 mm	Extension: 16mm, Compression: 25mm	22 mm	15°
700 mm (28")	260 mm	Extension: 16mm, Compression: 25mm	22 mm	15°
800 mm (32")	260 mm	Extension: 16mm, Compression: 25mm	22 mm	15°
900 mm (36")	260 mm	Extension: 16mm, Compression: 25mm	22 mm	15°
1000 mm (40")	260 mm	Extension: 18mm, Compression: 26mm	24 mm	15°
1200 mm (48")	260 mm	Extension: 18mm, Compression: 26mm	24 mm	15°
1400 mm (56")	350 mm	Extension: 20mm, Compression: 28mm	26 mm	15°
1600 mm (64")	350 mm	Extension: 25mm, Compression: 35mm	30 mm	10°
1800 mm (72")	350 mm	Extension: 25mm, Compression: 35mm	30 mm	10°
2000 mm (80")	420 mm	Extension: 25mm, Compression: 35mm	30 mm	10°
2200 mm (88")	420 mm	Extension: 25mm, Compression: 35mm	30 mm	10°
2400 mm (96")	420 mm	Extension: 25mm, Compression: 35mm	30 mm	10°
2600 mm (104")	450 mm	Extension: 25mm, Compression: 35mm	30 mm	10°
2800 mm (112")	450 mm	Extension: 25mm, Compression: 35mm	30 mm	10°
3000 mm (120")	500 mm	Extension: 25mm, Compression: 35mm	30 mm	10°

For Quick Quotation, Please Provide:

Media type flowing through the rubber expansion joint (water, oil, etc.)
Nominal diameter of rubber expansion joint
Type of rubber expansion joint (equal or reducing shape)
Material of rubber and flange (EPDM, stainless steel, etc.)
Flange standard (ANSI, DIN, etc.)
Nominal pressure (150lb, 300lb, etc.)
Length of rubber sphere
Total quantity required

Flexible Rubber Expansion Joint Featuring Forged Galvanized Flanges and Single Sphere Construction for Pump Valve Systems 2

Product Advantages

Excellent pressure resistance through spherical structure with super stability against internal pressure and strong special reinforcing
Superior absorption of vibration, noise, and shock
Compensates for greater elongation, compression, lateral and angular movement

Product Classification

Multiple categories available to choose from

Packing & Delivery

Shipping Options:

FedEx/DHL/UPS/TNT for samples - Door-to-Door service
By Air or By Sea for batch goods (LCL/FCL) - Airport/Port receiving
Customer-specified freight forwarders or negotiable shipping methods

Strictly adheres to the ISO9001:2015 Quality Management System, holds the "Special Equipment Manufacturing License"

issued by the State Administration for Market Regulation, products comply with the national standard GB/T 12465-2003,

can be safely applied to various pressure piping systems, has passed EU CE certification, and meets EU standards such

as EN 1092-1 and EN 14001. Possesses multiple national utility models.

Frequently Asked Questions

Q: Can you make the product as per client's requirement?

A: Yes, we can make it with your exact requirement.

Q: What are your payment terms?

A: T/T (30% as deposit, the rest 70% will be paid before delivery), L/C at sight.

Q: Where is your nearest loading port?

A: Shanghai, Qingdao or Tianjin, China.

Q: How can you guarantee the quality or any warranty?

A: If any quality problems during use, all the products can be returned or according to consumer's requests.

Q: Do you accept small quantity order?

A: Of course we do.

Q: And what is your shipment and delivery time?

A: By sea or air. Normally 7 to 14 Days for delivery, according to your order quantity. Please send your detailed needs below and get a quick reply!
